仪器名称	弯曲梁流变仪			规格型号	BBR3
仪器编号	1801461G	仪器单价	34.5万元	购置日期	201812
收费标准	50元/机时	存放地点	31-208	仪器分类
国别	美国	生产制造商	ATS
学科领域	交通运输工程	资源平台	浙江省城市轨道交通智能运维技术与装备重点实验室
技术指标	1、加载范围：0～4000mN，试验误差在±5mN之间；2、位移传感器：量程≥6mm，分辨率≥2.5μm；3、荷载传感器：最小量程≥2.0N，分辨率≥2.5mN；4、温度传感器量程范围：-36℃～0℃，误差范围在±0.1℃之间；5、液体浴控温范围：-40℃～+25℃；
主要功能	测量沥青低温流变性能
服务范围	测量沥青低温流变性能

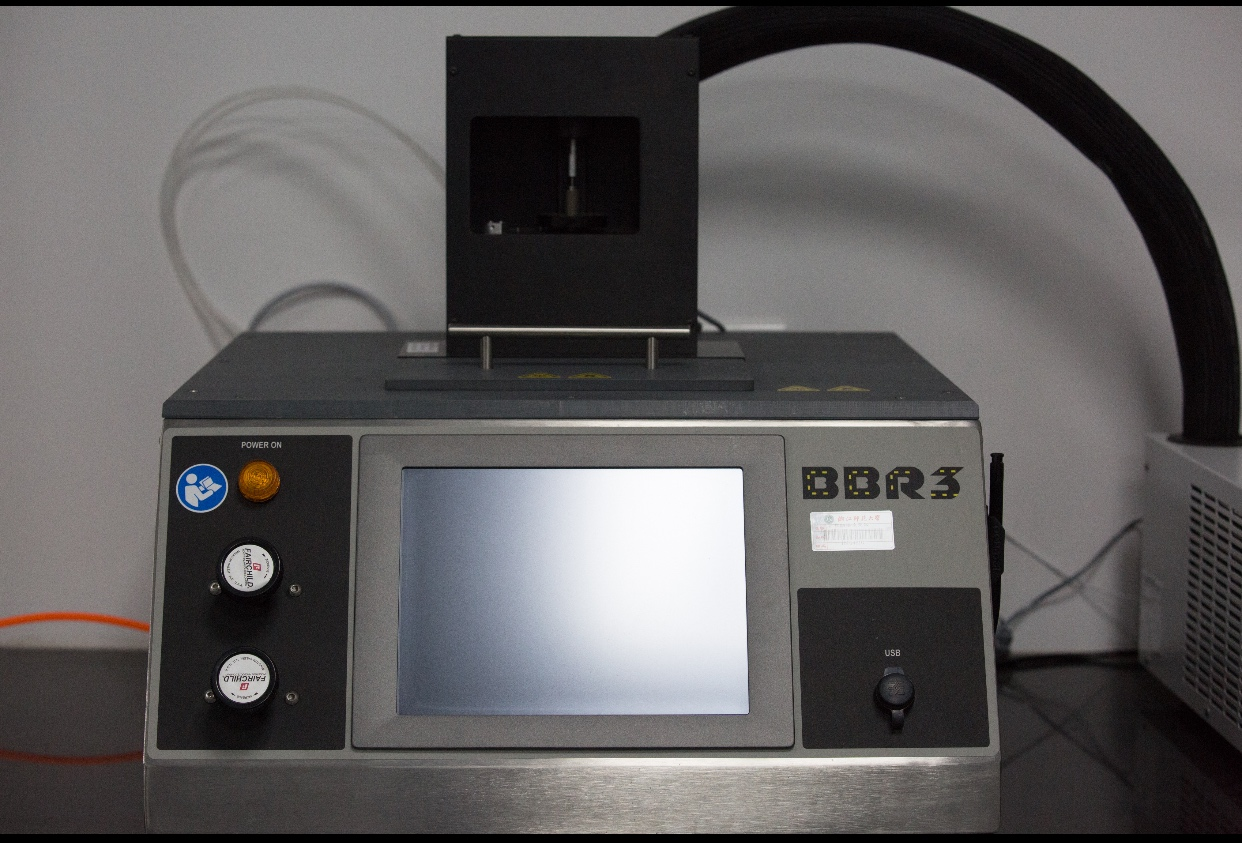

弯曲梁流变仪（Bending Beam Rheometer, BBR）

弯曲梁流变仪用于测定粘弹性材料（如沥青）的挠曲蠕变劲度或柔量，评价沥青胶结料及其他粘弹性材料的低温抗裂性能。

一、主要参数

（1）加载范围：0～4000mN，试验误差在±5mN之间；

（2）位移传感器：量程≥6mm，分辨率≥2.5μm；

（3）荷载传感器：最小量程≥2.0N，分辨率≥2.5mN；带有温度补偿；

（4）温度传感器量程范围：-36℃～0℃，误差范围在±0.1℃之间；

（5）液体浴控温范围：-40℃～+25℃。

二、主要步骤

（1）装入钢梁，触屏上将切换开关设置为零位（Zero），调节零位调节器，使得加载头压在钢梁上的接触力为35±10mN；

（2）在触屏上，切换至加载位（Load），调节荷载调节器，得到980±50mN的荷载力；

（3）反复切换零位和加载位，确保获得最理想的接触力和荷载力；

（4）提升加载头，取出钢梁，放入试件，下降加载头，使其与试件轻触，产生接触力为35±10m;

（5）按下开始按钮（Start Test），图表可以实时监控实验进展，显示变形和荷载水平；

（6）如果想停止实验，可以按停止按钮（Stop Test），实验结束后打印报告。

三、参考资料

（1）JTG E20-2011《公路工程沥青及沥青混合料试验规程》——T 0627-2011沥青弯曲蠕变劲度试验（弯曲梁流变仪法）

（2）AASHTO T 313 Determining the Flexural Creep Stiffness of Asphalt Binder Using the Bending Beam Rheometer (BBR)

（3）产品说明书
